Роторная управляемая система (РУС)
По способу направления РУС, разрабатываемая компанией “TПEC-СЕРВИС”, в настоящее время относится к типу статического смещения с отклонением долота. Отклоняющий блок РУС состоит из двух частей, т.е. невращающегося наружного корпуса и вращающегося вала, которые соединены верхним и нижним подшипниками, и образована вращающаяся пара относительно друг от друга. Верхний конец вращающегося вала соединен с бурильной колонной, а его нижний конец соединен с долотом, что не только передаёт нагрузку на долото и крутящий момент, но и на буровой раствор. Установлены выдвижные лопатки в невращающемся корпусе близко к долоту, при направленном бурении выдвижные лопатки передают отпорное усилие на долото путём нажатия на стенку скважины, чтобы долото шло по заданному направлению.
Траектория ствола |
Траектория ствола |
Моделирование пластов бурения |
Моделирование пульта управления |
Моделирование глубины бурения |
Первая выпущенная РУС |

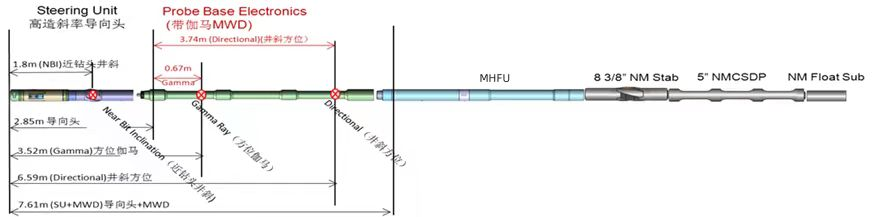

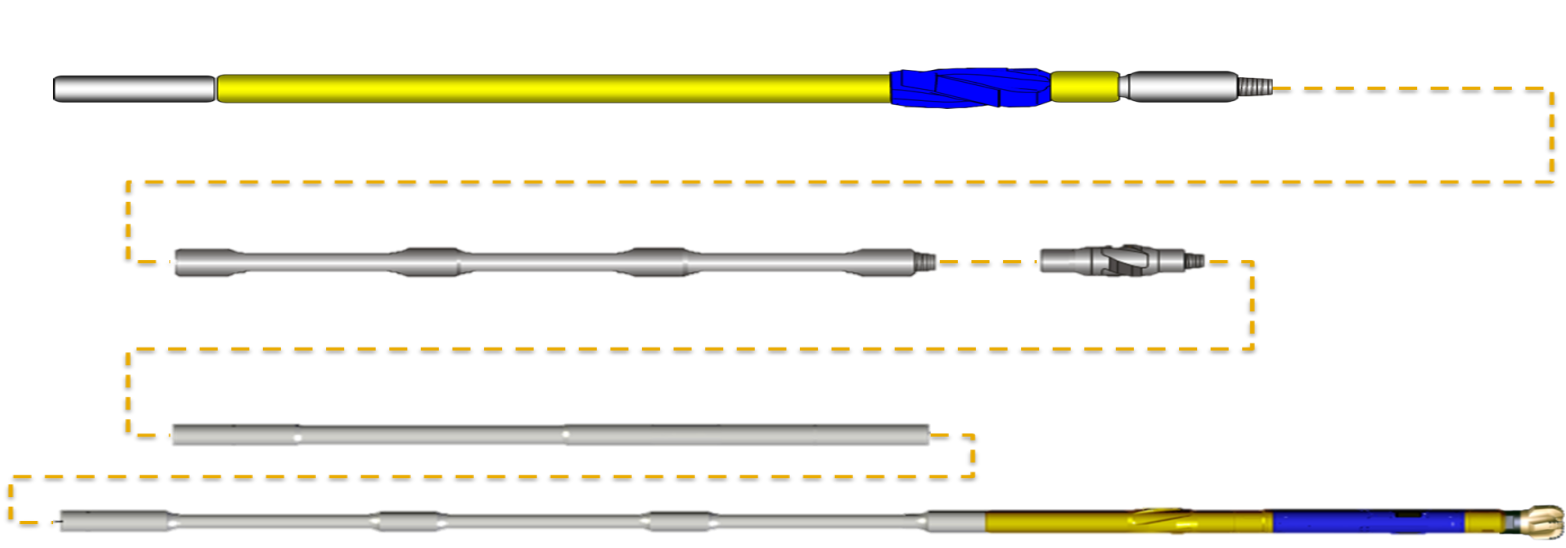

Конструкция РУС |
Линия сборки РУС |

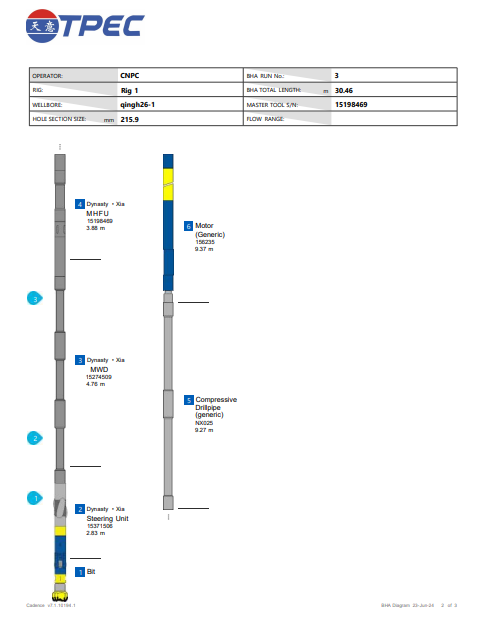

Отчет фактического бурения
Работа РУС на месторождении

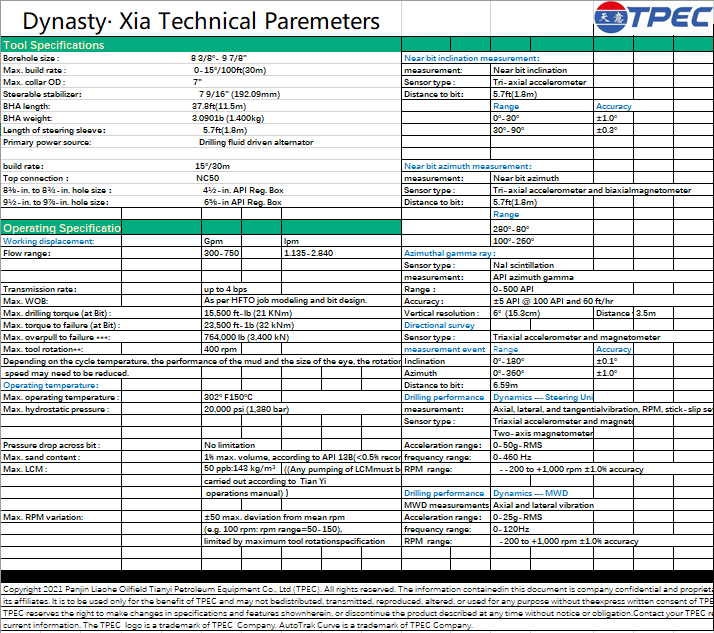

№ п/п | Наименование | Значение |
1 | Модель | D-Guider7-B |
2 | Применимый диамер ствола скважины | 8 1/2″～ 9 7/8″ |
3 | Интенсивность набора угла (макс.) | 12°/30m |
4 | Наружный диаметр инструмента | 197mm |
5 | Длина инструмент | 16393mm |
6 | Максимальная нагрузка на долото | 250KN |
7 | Максимальное несущее натяжение | 250KN |
8 | Максимальная скорость вращения | 200RPM |
9 | Максимальный крутящий момент | 21KN·m |
10 | Максимальная прочность на давление | 140MPa |
11 | Максимальная рабочая температура | 150℃ |
12 | Рабочее время без отказа | более 200 часов |
13 | Диапазон расхода бурового раствора | 20 ～ 41L/s |
14 | Точность измерения угла наклона близко к долоту | 0.1° |
15 | Угол наклона | ±0.1°（0~180°） |
16 | Азимутальный угол | ±1.0°（0~360°） |
17 | Поверхность магнитного инструмента | ±0.5°（0~360°） |
18 | Поверхность инструмента с высоким бортом | ±0.5°（0~360°） |
Азимут вблизи долот
№ п/п | Наименование | Значение |
1 | Диапазон измерения | 0 ～ 500API |
2 | Точность | ＜ ±7% |
3 | Чувствительность | не менее 0.3CPS/API |
4 | Глубина обнаружения | 200mm |
5 | Вертикальное разрешение | 130mm |
6 | Минимальный период дискретизации | 8s |
7 | Рабочая температура | 0 ～ 150℃ |
8 | Устойчивость к вибрации | гармоническое колебание，20g，20 ～ 200 ～ 20HZ; |
9 | Ударопрочность | 1000g，0.5s，полусинусоидальный |
Резистивиметр
№ п/п | Наименование | Значение |
1 | Размер инструмента | 6.75" |
2 | Продолжительность непрерывной эксплуатации | 230h |
3 | Максимальное рабочее давление | 20000Psi/138MPa |
4 | Содержание песка | ≤1% |
5 | Рабочая частота | 400k, 2M |
6 | Расстояние от источника до прибора | 22.5"（571.5mm）, 36"（914.4mm） |
7 | Размер ствола скважины | 216 ～ 242mm |
8 | Наружный диаметр УБТ | основной корпус：172mm , износостойкая лента184mm |
9 | Максимальная производительность | 40L/s |
10 | Тип резьбы соединения | Тип резьбы соединения |
11 | Максимальная интенсивность естественного искривления | Слайд 45°/100m |
12 | Вертикальное разрешение удельного сопротивления | 203.2mm |
13 | Диапазон измерения удельного сопротивления | Удельное сопротивление фазы : |
14 | Точность измерения удельного сопротивления | Удельное сопротивление фазы : удельное сопротивление амплитуды: |
